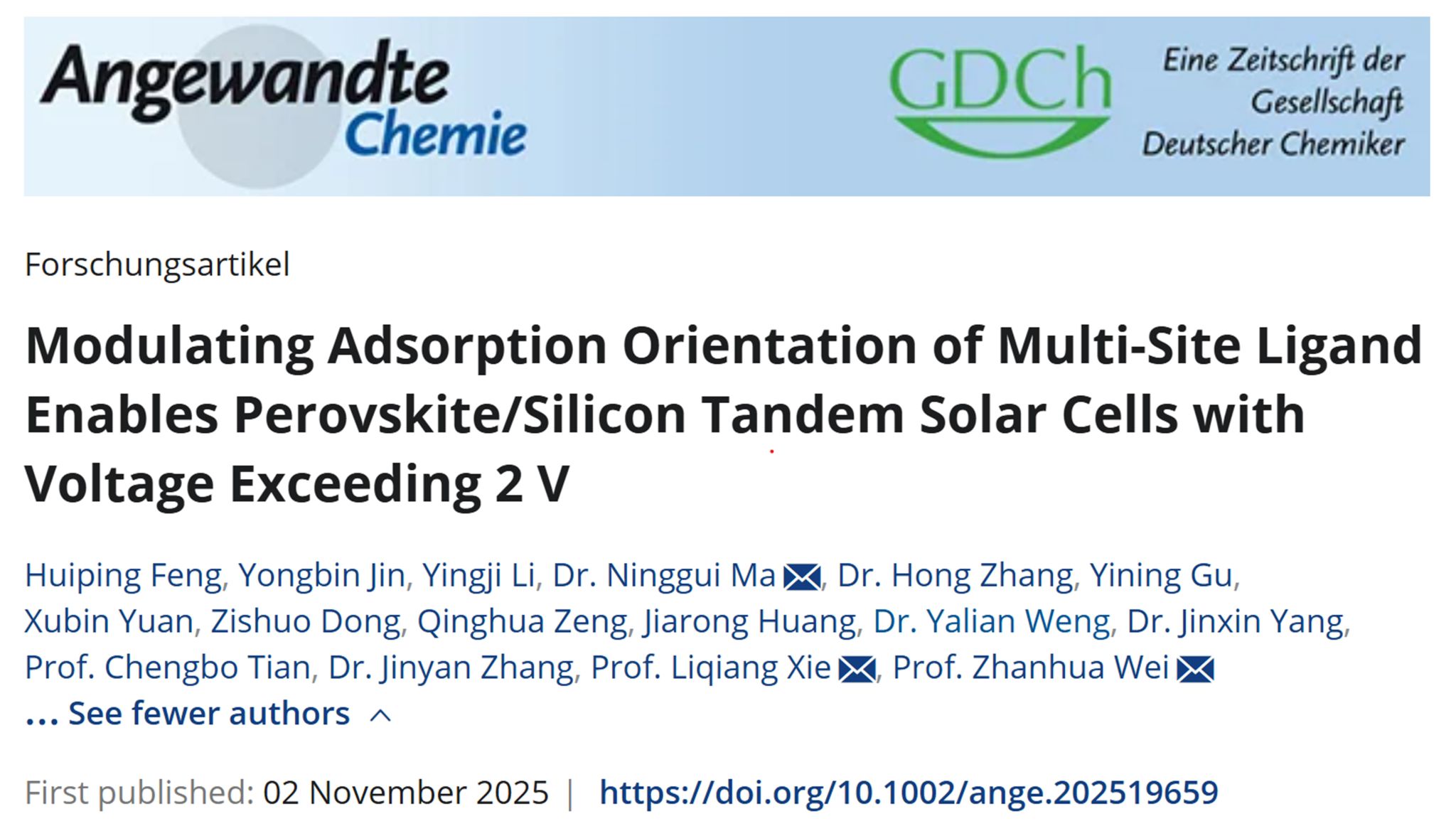

2025年11月2日，我院马宁贵讲师、谢立强教授、魏展画教授团队在国际顶刊Angewandte Chemie上发表了题为“Modulating Adsorption Orientation of Multi-Site Ligand Enables Perovskite/Silicon Tandem Solar Cells with Voltage Exceeding 2 V”的文章。
溶液法制备宽带隙钙钛矿顶电池时快速结晶易产生晶界 / 表面缺陷，导致钙钛矿/C₆₀界面非辐射复合，显著降低器件性能。现有多位点钝化分子虽能减少缺陷，但易引入电阻屏障，难以同时实现高效缺陷钝化与电荷传输。

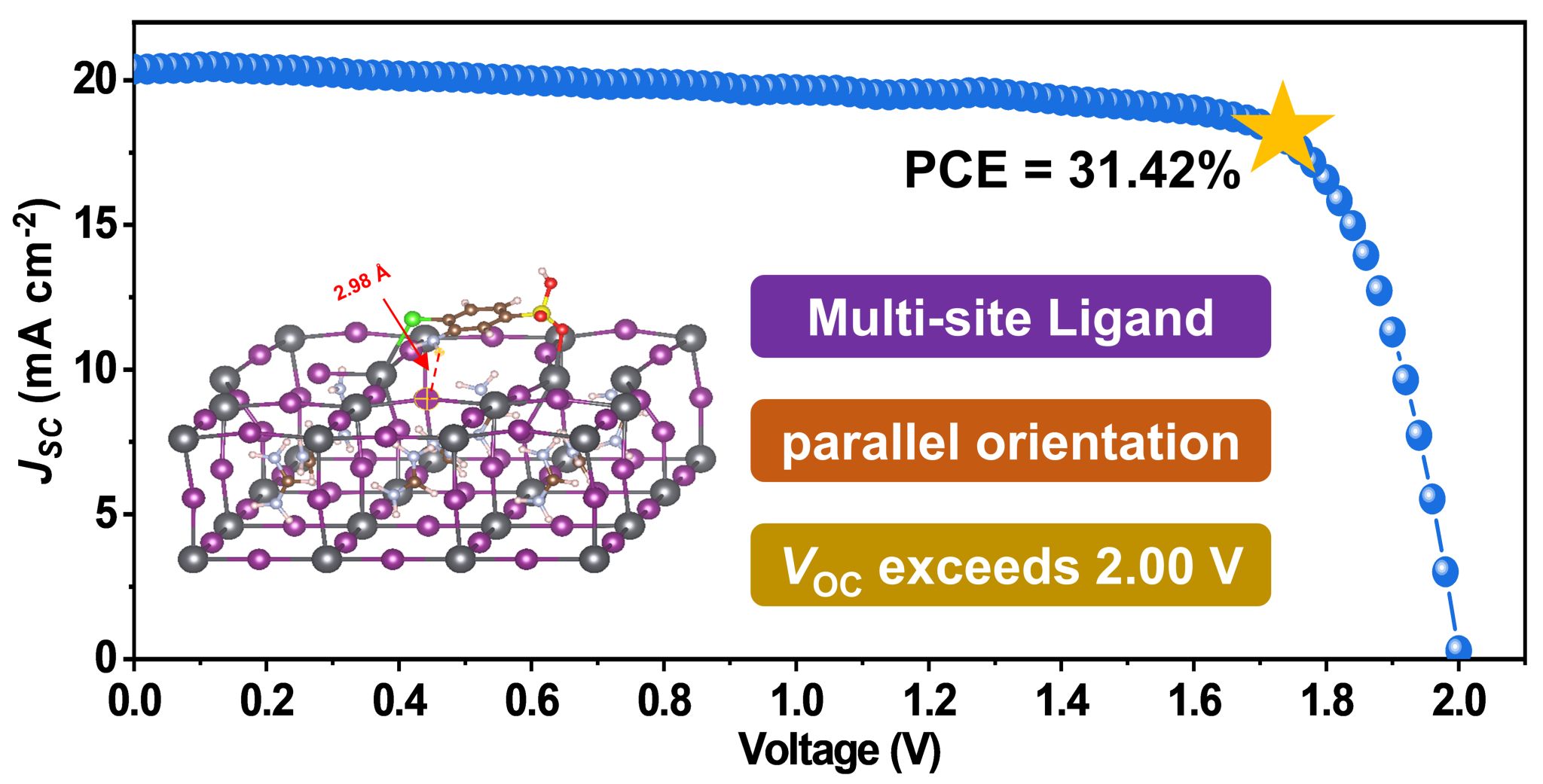

该研究通过设计三位点平面配体 3-氨基-4-氯苯磺酸（3A4Cl-BZS），调控其在宽带隙（WBG）钙钛矿表面的吸附取向，解决了钙钛矿/硅叠层太阳能电池（TSC）中缺陷钝化与电荷传输的权衡问题：3A4Cl-BZS 的 - SO₃H、-NH₂分别通过配位键、氢键钝化欠配位 Pb²⁺和 I⁻缺陷，Cl 原子促进平行吸附以降低电阻屏障，最终使 1.67 eV 钙钛矿电池功率转换效率达 23.55%，钙钛矿/硅 TSC VOC超 2 V（最高 2.002 V）、PCE 达 31.42%，封装器件在 1-sun 光照下 1960 h 仍保留 80% 以上初始效率。
该研究工作在谢立强教授、魏展画教授的指导下，由我校2023级博士研究生酆辉平、2022级博士生靳永斌，2023级硕士生李英霁及我校教师马宁贵等共同完成，研究得到了国家自然科学基金、福建省自然科学基金及永利集团yl6809科研基金的资助。
论文链接：https://doi.org/10.1002/ange.202519659
（初审：尤慧君；复审：连莹；终审：魏展画）
相关链接
