近日，永利集团yl6809校友方正、王仕博同期背靠背，分别以第一作者在国际顶级学术期刊《自然》各发表一篇关于柔性钙钛矿/晶硅叠层太阳能电池的重大研究进展。
工作一：双缓冲层结构实现高稳定性全硅片尺寸柔性叠层电池
该研究所研发的柔性钙钛矿/晶硅叠层太阳能电池，经美国可再生能源实验室认证，其转换效率高达33.4%，大面积晶圆级叠层组件效率亦达到29.8%，创造了该类型器件的世界最高效率纪录。同时电池在经历43,000次极端弯折和-40℃至85℃剧烈温差循环老化测试后，仍能保持97%以上的初始效率。此项突破性成果的核心在于成功攻克了柔性太阳能电池效率与稳定性难以兼顾的行业难题。研究团队创新性地通过调控原子层沉积工艺，构建出“刚柔并济”的双层缓冲层结构。该设计在分子尺度上有效协调了应力缓冲与高效传输的矛盾。
该论文第一作者方正系永利集团yl68092024届博士毕业生，由永利集团yl6809制造工程研究院和发光材料与信息显示研究院联合培养，现为苏州大学博士后。

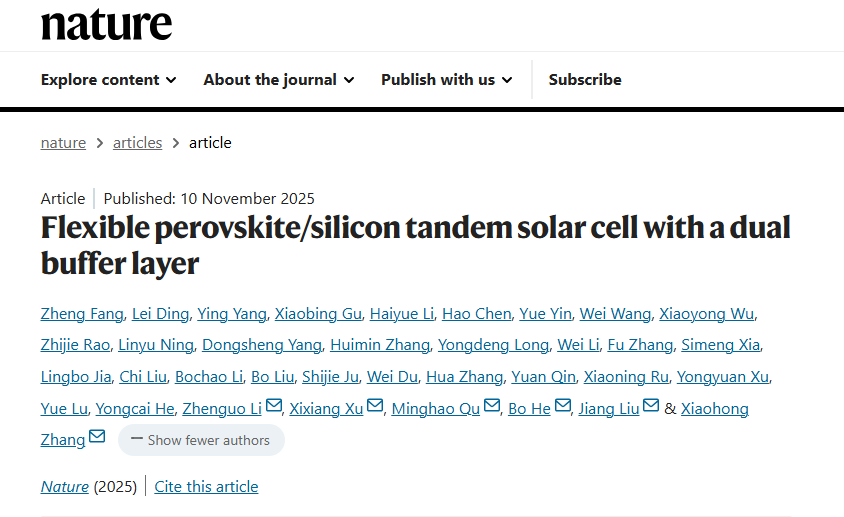

论文链接：https://www.nature.com/articles/s41586-025-09835-w
工作二：新型复合层与透明电极性能调控推动柔性叠层电池效率突破
针对柔性叠层电池效率长期难以突破30%的瓶颈，研究团队首次开发了反应离子沉积（RPD）制备的铈-氢共掺杂氧化铟（ICO:H）复合层。该复合层具备超高载流子迁移率与低沉积损伤，相较于传统掺锡氧化铟（ITO），展现出更优的载流子复合性能、更强的自组装单分子膜吸附能力、更多的锚定位点以及更佳的钙钛矿晶体生长诱导能力。同时，团队在掺锌氧化铟（IZO）前端透明电极沉积过程中引入原位低温退火工艺，显著提升了电极的导电性、透光性、机械强度与结晶度，并有效抑制了卤素离子迁移，从而增强了器件的整体稳定性。基于上述透明导电氧化物复合层与电极的性能优化，研究团队制备的柔性钙钛矿/晶硅叠层电池实现了33.6%的认证效率，开路电压创下2.015V的新纪录，进一步缩小了柔性器件与刚性器件在转换效率方面的差距。
该论文第一作者王仕博系yl6809永利2019届本科生、2022届硕士毕业生，现为苏州大学在读博士研究生。

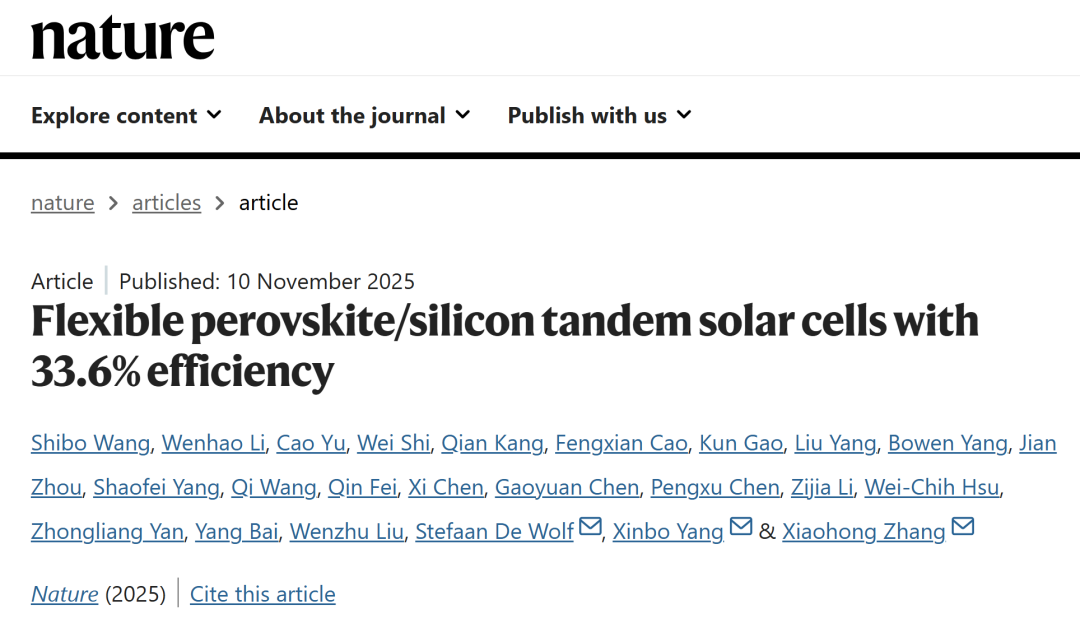

论文链接：https://www.nature.com/articles/s41586-025-09849-4
（初审：连莹；复审：谢立强；终审：魏展画）
相关链接
